Loại sản phẩm |
Mainboard - Bo Mạch Chủ |
Hãng sản xuất |
ASUS |
Model |

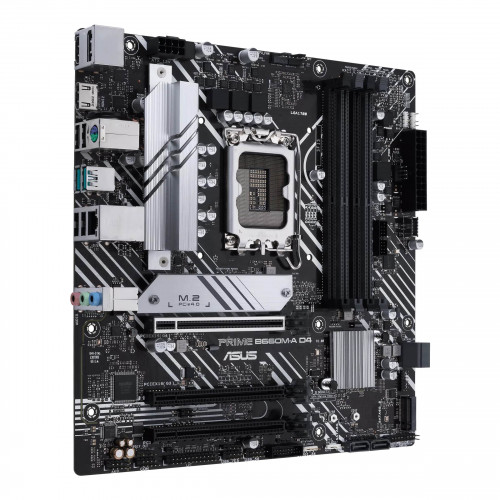

PRIME B660M-A D4 |
CPU hỗ trợ |
Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12 *
Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0
|
RAM |
4 x DIMM, Tối đa 128GB, DDR4
5333 (OC) / 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4000 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3200/3000/2933/2800/2666/2400/22133 Không phải ECC, Bộ nhớ không đệm * "
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)
OptiMem II
|
Đồ họa |
1 x DisplayPort **
2 x cổng HDMI ® ***
* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.
** Hỗ trợ tối đa 4K @ 60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.
|
Khe mở rộng |
Bộ xử lý thế hệ thứ 12 của Intel ®
1 x khe cắm PCIe 4.0 / 3.0 x16
Bộ chip Intel ® B660 *
1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4)
1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x1)
* Hỗ trợ Bộ nhớ Intel ® Optane Dòng H trên khe cắm PCIe gắn PCH
|
Lưu trữ |
Hỗ trợ 2 khe cắm M.2 và 4 x cổng SATA 6Gb / s
Total hỗ trợ 2 khe cắm x M.2 và 4x cổng SATA 6Gb / s
Bộ xử lý thế hệ thứ 12 của Intel ®
Khe cắm M.2_1 (Phím M), loại 2242/2260/2280
- Bộ xử lý Intel® thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4.
Bộ chip Intel ® B660 **
Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4) *
4 x cổng SATA 6Gb / s
* Công nghệ lưu trữ nhanh Intel ® hỗ trợ SATA RAID 0/1/5/10.
** Công nghệ lưu trữ nhanh Intel® hỗ trợ Bộ nhớ Intel® Optane Dòng H trên các khe cắm M.2 gắn với PCH.
|
Mạng |
1 x Intel® 1Gb Ethernet
ASUS LANGuard |
USB |
USB phía sau (Tổng số 6 cổng)
2 x cổng USB 3.2 Gen 2 (2 x Type-A)
4 x cổng USB 2.0 (4 x Type-A)
USB phía trước (Tổng 10 cổng)
2 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1
1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)
2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
1 x đầu cắm USB 2.0 hỗ trợ 1 cổng USB 2.0
|
Âm thanh |
Âm thanh vòm Realtek 7.1 CODEC Âm thanh độ nét cao *
- Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Thử lại giắc cắm ở bảng điều khiển phía trước
- Hỗ trợ phát lại lên đến 24-Bit / 192 kHz "
Tính năng âm thanh
- Che chắn âm thanh
- Tụ âm thanh cao cấp
- Các lớp PCB âm thanh chuyên dụng
** Cần có khung với mô-đun âm thanh HD ở bảng điều khiển phía trước để hỗ trợ đầu ra âm thanh Âm thanh vòm 7.1.
|
Cổng I / O mặt sau |
2 x cổng USB 3.2 Gen 2 (2 x Type-A)
4 x cổng USB 2.0 (4 x Type-A)
1 x DisplayPort
2 x cổng HDMI ®
1 x Cổng Ethernet Intel ® 1Gb
3 x giắc cắm âm thanh
1 x Cổng kết hợp bàn phím / chuột PS / 2
|
Cổng I / O bên trong |
Liên quan đến Quạt và Làm mát
Đầu cắm quạt CPU 1 x 4 chân
1 x Đầu cắm quạt OPT CPU 4 chân
Đầu cắm Quạt khung gầm 2 x 4 chân
Liên quan đến quyền lực
1 x đầu nối Nguồn chính 24 chân
1 x đầu nối nguồn 8 chân + 12V
Liên quan đến lưu trữ
2 x khe cắm M.2 (Phím M)
4 x cổng SATA 6Gb / s
USB
2 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1
1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)
2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
1 x đầu cắm USB 2.0 hỗ trợ 1 cổng USB 2.0
Điều khoản khác
3 x tiêu đề AURA Addressable Gen 2
1 x đầu cắm AURA RGB
1 x Xóa tiêu đề CMOS
1 x tiêu đề Cổng COM
1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)
1 x tiêu đề LPT
1 x tiêu đề đầu ra S / PDIF
1 x tiêu đề SPI TPM (14-1pin)
1 x 20-3 pin Tiêu đề bảng điều khiển hệ thống với chức năng xâm nhập khung
|
Tính năng đặc biệt |
ASUS 5X PROTECTION III
- DIGI + VRM
- Bảo vệ quá dòng DRAM nâng cao
- Bảo vệ ESD
- NGÔN NGỮ
- Bảo vệ quá áp
- SafeSlot Core +
- I / O mặt sau bằng thép không gỉ
ASUS Q-Design
- Q-DIMM
- Q-Slot
Giải pháp tản nhiệt của ASUS
- Tản nhiệt M.2
- Thiết kế tản nhiệt VRM
ASUS EZ DIY
- ProCool
Đồng bộ hóa AURA
- Đầu cắm AURA RGB
- Đầu cắm RGB Gen 2 có thể định địa chỉ
|
BIOS |
128 Mb Flash ROM, UEFI AMI BIOS |
Hình thức |
microATX 24,4cm x 24,4cm |
